Typ: |
Unter- & Leitfeuer |
 |
|
Internationale Nr. |
C0370 |
|
Schwedische Nr. |
836400 |
|
NGA-Nummer: |
116-284 |
|
ARLHS: |
SWE-450 |
|
Position: |
58°21'22"N - 11°14'48"E |
|
Kennung: |
Q WRG & Q R |
|
Sektoren: |
G 45,6°-54,8°,
W -57,9°, R -69° |
|
Bauwerkshöhe: |
4 m |
|
Feuerhöhe: |
15 m |
|
Optik: |
Scheinwerferlinse |
|
Tragweite: |
12 sm |
Der rote, achteckige Laternenhaus aus Stahlplatten steht auf einem
Betonfundament am Ufer des Festlandes, östlich von Smögen.
Das Sektorenfeuer befindet sich in der Laterne, das Richtfeuer ist am Dach der Laterne befestigt.
Der Leitstrahl des Unterfeuers "Gravarne nedre" führt die Schiffe von der
Richtfeuerlinie Hatteflu kommend Richtung Smögen und Kungshamn.
Das Unterfeuer wurde 2021 auf einen Feuerträger aus Kunststoff umgebaut und
besitzt eine moderne Laterne der Firma Sabik vom Typ ODSL-200. |
|
Typ: |
Oberfeuer (Gravarne
övre) |
 |
|
Internationale Nr. |
C0370.1 |
|
Schwedische Nr. |
836401 |
|
NGA-Nummer: |
116-288 |
|
ARLHS: |
SWE-451 |
|
Position: |
58°21'28"N - 11°14'53"E |
|
Kennung: |
Iso R 2s |
|
Bauwerkshöhe: |
4 m |
|
Feuerhöhe: |
28 m |
|
Optik: |
Scheinwerferlinse |
|
Tragweite: |
12 sm |
|
Richtfeuerlinie: |
23,5° |
|
Fotos: |
August 2011 |
|

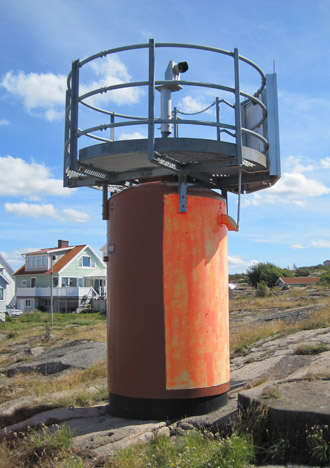

Der rote, runde Stahlkessel mit aufgeschraubter Plattform steht 200 m vom Unterfeuer entfernt,
auf einer Anhöhe nahe einem Wohngebiet. |
|
Auch das Oberfeuer wurde mittlerweile durch einen Kunststoffturm mit
LED-Laterne ersetzt. Die Richtfeuerlinie Gravarne markiert für die von
Südwest kommenden Schiffen die Fahrrinne zwischen den Inseln Hållö und
Stenskär bis Kungshamn. |
|
|
