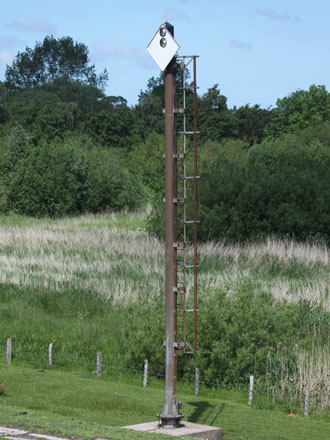

Name: Unterfeuer Elbehafen West

Unterfeuer Brunsbüttel Elbehafen West

Internationale Nr. B1431
Deutsche Nr. 310130
Position: 53°53'24" N - 09°10'00" E
Kennung: LFl 8 s  [2+(6) s]
Richtfeuerlinie: 360° Gleichgängig
Optik: Doppelter Signalscheinwerfer
Feuerhöhe: 10 m
Tragweite: 10 sm
Betriebszeit: 1970 -
Foto:  Mai 2011

Der runde Stahlrohrmast steht am alten Vorhafen von Brunsbüttel. Die Scheinwerfer scheinen durch ein weißes, rot umrandetes, auf der Spitze stehendes Quadrat.

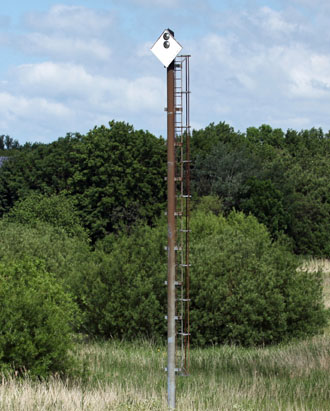

Name: Oberfeuer Elbehafen West

Oberfeuer Brunsbüttel Elbehafen West

Internationale Nr. B1431.1
Deutsche Nr. 310131
Position: 53°53'26" N - 09°10'00" E
Kennung: LFl 8 s  [2+(6) s]
Richtfeuerlinie: 360° Gleichgängig
Optik: Doppelter Signalscheinwerfer
Feuerhöhe: 13 m
Tragweite: 10 sm
Betriebszeit: 1970 -
Foto:  Mai 2011

Ober- und Unterfeuer stehen hinter dem Elbdeich, 50 m auseinander. Die Feuerlinie kennzeichnen Westgrenze des Hafengebietes.

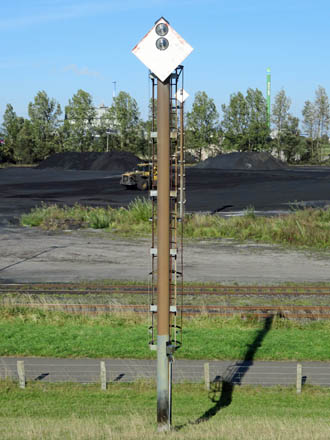

Name: Unterfeuer Elbehafen Ost

Unterfeuer Brunsbüttel Elbehafen Ost

Internationale Nr. B1432
Deutsche Nr. 310150
Position: 53°53'26" N - 09°11'06" E
Kennung: LFl 8 s  [2+(6) s]
Richtfeuerlinie: 360° Gleichgängig
Feuerhöhe: 10 m
Tragweite: 10 sm
Betriebszeit: 1970 -
Foto: Oktober 2015

Ober- und Unterfeuer stehen 50 m auseinander, bei einem Kohlelager nahe dem Kraftwerk von Brunsbüttel. Die Richtfeuerlinie bezeichnet die Ostgrenze des Hafengebietes.

Der Elbehafen in Brunsbüttel bietet mit seinen Hinterlandanbindungen und Zugang zur Nordsee und über den Nord-Ostsee-Kanal zur Ostsee hohe Flexibilität.

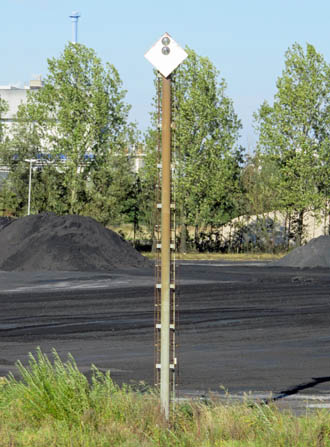

Name: Oberfeuer Elbehafen Ost Oberfeuer Brunsbüttel Elbehafen Ost
Internationale Nr. B1432.1
Deutsche Nr. 310151
Position: 53°53'26" N - 09°11'06" E
Kennung: LFl 8 s  [2+(6) s]
Richtfeuerlinie: 360° Gleichgängig
Feuerhöhe: 13 m
Tragweite: 10 sm
Betriebszeit: 1970 -
Foto: Oktober 2015

Der Elbehafen liegt am Nordufer der Unterelbe, östlich der Kanalschleusen von Brunsbüttel. In diesem natürlichen Tidehafen werden die unterschiedlichsten Arten von Gütern umschlagen. Es können Schiffe mit Trockengut und auch Schiffe mit Flüssiggut gelöscht werden. Der Elbehafen hat eine Zufahrt von West und eine Zufahrt von Ost.

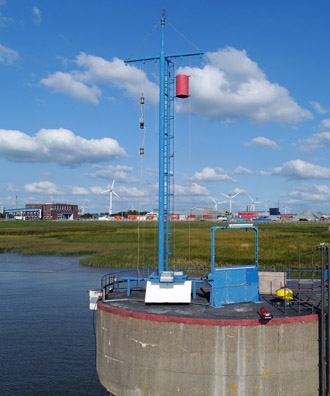

Name: Elbehafen West Brunsbüttel Elbehafen West
Internationale Nr. B1431.5
Position: 53°53'17" N - 09°10'03" E
Kennung: F W  (bei Nebel)
Foto: Oktober 2016

Auszug aus Handbuch Seeschifffahrtsstraßen-Ordnung (Nr. 20005):

Tankschiffe im Sinne des § 30 Abs. 1 Nr. 1a SeeSchStrO haben beim Anlegen im westlichen Teil des Elbehafen Brunsbüttel unter Berücksichtigung der Tide sicherzustellen, dass sie gegen den Ebbstrom mit Backbord-Seite anlegen. Falls durch Verspätung während der Revierfahrt oder andere nicht vorhersehbare Ereignisse die Erfüllung dieser Forderung unmöglich wird, muss in jedem Fall vermieden werden, (z. B. durch Annahme weiterer Schlepperkraft), dass ein Drehmanöver östlich des vorgegebenen Liegeplatzes durchgeführt wird.

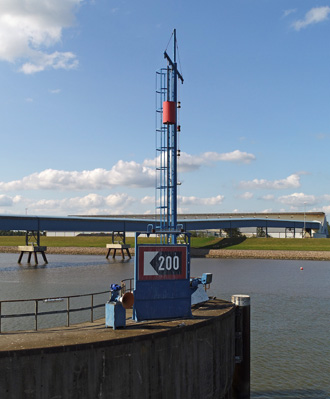

Name: Elbehafen Ost Brunsbüttel Elbehafen Ost
Internationale Nr. B1431.8
Position: 53°53'17" N - 09°11'03" E
Kennung: F W  (bei Nebel)
Foto: Oktober 2016

Im Elbehafen Brunsbüttel können Schiffe mit einer Länge bis zu max. 350 m und einer Breite von bis zu 55 m anlegen. Der zulässige Tiefgang im Tankerbereich beträgt 13,80 m und im Trockengutbereich 14,40 m. Der mittlere Tidenhub im Elbehafen beträgt 2,90 m (NHN).

An beiden Pier-Köpfen der Hafeneinfahrt befinden sich Maste mit Verkehrssignalen, sowie je ein Nebelhorn und ein  Nebelscheinwerfer.
